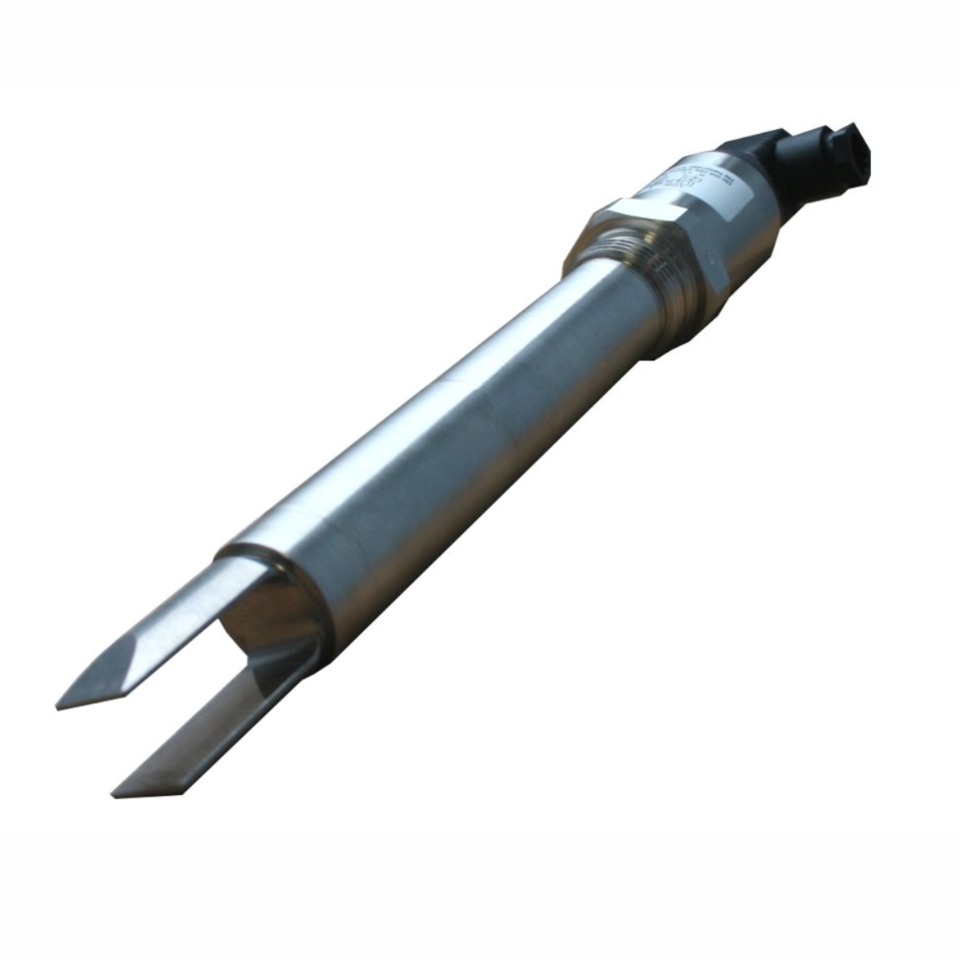

Senzor de nivel cu vibratie pentru lichide - Seria MTF

MTF foloseste un cristal piezoelectric care forteaza furcile sa vibreze la frecventa lor naturala. Cand lichidul acopera furcile, vibratia este amortizata si electronica detecteaza schimbarea, comutand iesirea. Cand lichidul se retrage si furcile sunt libere, sistemul revine la starea normala.

Senzorul este proiectat pentru lichide cu vascozitate pana la 10 000 cP, densitate de minimum 0,7 kg/dm³ si poate opera la temperaturi de pana la 130 °C si presiuni de pana la 40 bar. Are doua furci relativ late (pentru a compensa amortizarea scazuta in lichidele subtiri) si poate fi extins pana la 3 m.

MTF este disponibil in versiuni cu releu SPDT (1 sau 2 relee) sau cu iesiri PNP/NPN pentru conectare directa la PLC. Versiunile ATEX / intrinsically safe (Ex ia) sunt disponibile pentru utilizare in zone periculoase, folosind un modul separat de izolare.

Caracteristici principale

• Comutator cu furca vibratoare, fara piese mecanice

• Nu necesita calibrare

• Functioneaza in medii cu spuma, vibratii si aerare

• Furci cu profil lat pentru detectare stabila chiar si in lichide cu amortizare redusa

• Lungimi de insertie de la 69 mm pana la 3 m

• Materiale umede din otel inoxidabil 316 Ti, cu optiune PFA / ECTFE coating pentru medii agresive

• Releu SPDT (8 A / 250 V AC), sau versiuni cu doua relee

• Variante PNP / NPN disponibile pentru interfatare directa cu PLC

• LED bicolor indicand starea (verde / rosu)

• Selectare mod: “wet → dry” sau “dry → wet” (alarma nivel scazut/inalt)

• Versiuni Ex ia pentru zone periculoase (cu module de izolare dedicate)

Date tehnice

• Lungime de insertie: 69 mm … 3000 mm

• Temperatura proces: pana la +130 °C

• Presiune proces: pana la 40 bar

• Densitate minima lichid: 0,7 kg/dm³

• Vascozitate maxima: 10 000 cP

• Alimentare / iesire:

  • 2-fire DC: 15 – 29 V DC

  • 2-fire AC: 20 – 255 V AC

  • 3-fire DC: 12 – 55 V DC

• Consum:

  • DC: < 0,6 W

  • AC: 1,2 – 17 VA

• Protectie carcasa: IP66 (housing) / IP67 (cabluri / conector)

• Conexiune proces: filet 1″ BSPP / NPT standard; optiuni flanse / igienice disponibile

• Materiale in contact cu produsul: inox 316 Ti; optiuni coating ECTFE / PFA

• Domeniu Ex ia: versiuni compatibile cu module de izolare (pentru versiuni Ex)
